มอเตอร์เกียร์ดาวเคราะห์ 42 มม. 12V 24V 2.6A สำหรับล็อคอิเล็กทรอนิกส์
รายละเอียดสินค้า:
|
|
สถานที่กำเนิด: | ประเทศจีน |
---|---|
ชื่อแบรนด์: | SECORE |
ได้รับการรับรอง: | CE ROHS |
หมายเลขรุ่น: | BLD2270 |
การชำระเงิน:
|
|
จำนวนสั่งซื้อขั้นต่ำ: | 500 |
ราคา: | Negotiated The Price |
รายละเอียดการบรรจุ: | 500 ชิ้นต่อกล่องหรือตามคำขอ |
เวลาการส่งมอบ: | 15-18 วันทำการ |
เงื่อนไขการชำระเงิน: | T / T, D / A |
สามารถในการผลิต: | 100000 ชิ้นต่อเดือน |
ข้อมูลรายละเอียด |
|||
ความเร็ว: | 3500r / นาทีหรือกำหนดเอง | แรงดันไฟฟ้า: | 24V |
---|---|---|---|
ประเภทเกียร์: | หัวเกียร์ของดาวเคราะห์ | การลดโทษ: | brushless |
แรงบิดจัดอันดับ: | 22mN.m หรือตามคำขอ | Diemeter * ความยาว: | 22 * 95 (มม.) |
ชื่อผลิตภัณฑ์: | มอเตอร์เกียร์ดาวเคราะห์ 24 เกียร์มอเตอร์ BLDC มินิมอเตอร์ 12v 3 เฟส dc มอเตอร์แบบไม่มีแปรง | แอปพลิเคชันทั่วไป: | เครื่องดูดฝุ่นหุ่นยนต์ทางการแพทย์เครื่องมือไฟฟ้าอุปกรณ์สื่อสาร |
แสงสูง: | มอเตอร์ไร้แปรงสามเฟส 22 มม.,มอเตอร์ไร้แปรง 48V 22 มม.,มอเตอร์ไร้แปรงสามเฟส 48V |
รายละเอียดสินค้า

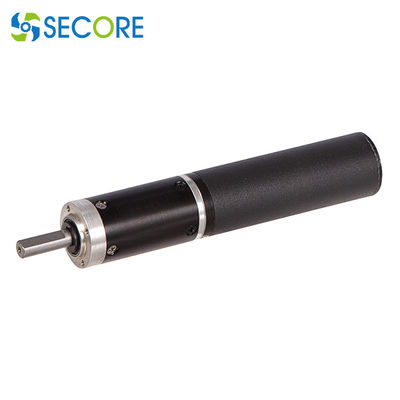

มอเตอร์ดาวเคราะห์ไร้แปรง 22 มม. 8 ขั้ว 3 เฟส 12V 24V 36V 48V พร้อมกระปุกเกียร์ 70 มม
คุณสมบัติประสิทธิภาพที่สำคัญ:
ประเภทมอเตอร์ | มอเตอร์กระแสตรงไร้แปรงถ่าน |
ประเภทกระปุกเกียร์ | ดาวเคราะห์ |
เสา | 8 |
เฟส | 3 |
เส้นผ่านศูนย์กลาง | กระปุกเกียร์: 22 มม.มอเตอร์กระแสตรง: 22 มม |
แรงดันไฟฟ้าที่กำหนด | 12V / 24V DC หรือกำหนดเอง |
อัตราทดเกียร์ | 1: 3.7 ~ 1: 51 |
กระแสสูงสุด | 1.5A |
ไม่มีความเร็วในการโหลด | 6000 รอบต่อนาที |
ความเร็วที่กำหนด | 3500 รอบต่อนาที |
ช่วงโหลดที่อนุญาต | 0.1-01.0Nm สำหรับรอบการทำงาน S1 |
กำลังไฟ | 8W |
มิติ:
เส้นผ่านศูนย์กลางมอเตอร์: 22 มม. (ปรับแต่งได้)
ความยาวมอเตอร์: 70 มม. (ปรับแต่งได้)
เส้นผ่านศูนย์กลางเพลา: 6 มม. (ปรับแต่งได้)
ขนาดกระปุกเกียร์: เส้นผ่านศูนย์กลาง 22 มม. * ความยาวตัวเลือก 22.4 มม. / 33 มม. / 41.5 มม. (กำหนดเองได้)
ระบุขนาดมอเตอร์ข้อกำหนดของตะกั่วแรงดันใช้งานการแปลงแบบไม่โหลดกระแสไฟฟ้าไม่โหลดโหลดกระแสไฟคอก ฯลฯ เพื่อปรับแต่งมอเตอร์ของคุณ
พารามิเตอร์ทางเทคนิคของมอเตอร์ไร้แปรงถ่าน:
รุ่น | จำนวนเสา | จำนวนเฟส | แรงดันไฟฟ้า VDC | ความเร็วรอบรอบ / นาที | ความเร็วสูงสุด r / นาที | พิกัดแรงบิด mN.m | กำลังขับ W | แรงบิดสูงสุด ม |
กระแสสูงสุด | บรรทัดต่อบรรทัด ความต้านทานโอห์ม |
บรรทัดต่อบรรทัด การเหนี่ยวนำ mH |
BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1.5 | 11.8 | 4.2 |
มอเตอร์ไร้แปรงถ่านพร้อมหัวเกียร์ (BLDC planetary Gear motor) ข้อมูลทางเทคนิค:
อัตราส่วนลด | 3.7 | 5.2 | 14 | 19 | 27 | 51 |
จำนวนรถไฟเกียร์ | 1 | 1 | 2 | 2 | 2 | 3 |
กระปุกเกียร์ยาวมม | 24.4 | 24.4 | 33 | 33 | 33 | 41.5 |
รอบต่อนาทีความเร็วรอบขณะไม่โหลด | พ.ศ. 2160 | 1158 | 429 | 316 | 222 | 118 |
ความเร็วสูงสุดรอบต่อนาที | 943 | 676 | 250 | 184 | 130 | 69 |
แรงบิดพิกัด Nm | 0.073 | 0.1 | 0.25 | 0.34 | 0.48 | 0.8 |
โหลดสูงสุดที่อนุญาตในเวลาอันสั้น Nm | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.5 |
ยู | วี | ว | Vcc | ฮ่า | HB | Hc | GND |
สีแดง | สีน้ำตาล | ดำ | สีน้ำเงิน | สีเหลือง | สีน้ำตาล | สีแดง | สีเขียว |
26AWG UL1007 | 28AWG UL1007 |
วิธีการเลือกมอเตอร์เกียร์ที่เหมาะสม?
1. ทราบข้อกำหนดการใช้งานของคุณสำหรับมอเตอร์เกียร์ของคุณ
พื้นที่ติดตั้งแหล่งจ่ายไฟอินพุตเป็นแรงดันไฟฟ้ากระแสความถี่น้ำหนักอายุขัยความเร็วแรงบิดสภาพแวดล้อมการทำงานเป็นต้น
2. เลือกมอเตอร์ที่เหมาะสม
ประเภทเกียร์ที่คุณสนใจเช่น Universal, DC แบบไม่มีแปรง, การเหนี่ยวนำ AC หรือมอเตอร์เกียร์แม่เหล็กถาวร
3. ทราบความต้องการความเร็วและแรงบิดของโหลดที่จะขับเคลื่อน
เพื่อให้แน่ใจว่ามอเตอร์เกียร์ของคุณมีขนาดที่เหมาะสมสำหรับการใช้งานที่คุณต้องการสิ่งสำคัญคือต้องทราบความเร็วเอาต์พุตแรงบิดสตาร์ทและวิ่ง
